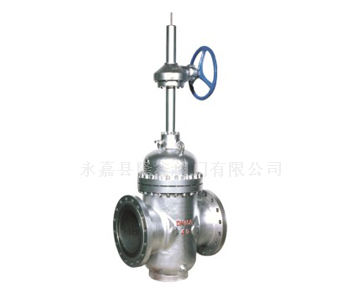

(K)Z5(6、9)4(6)3(W)N(F、Y、D)平板闸阀
所属系列:平板闸阀系列
检索关键字:(K)Z5(6、9)4(6)3(W)N(F、Y、D)平板闸阀
销售电话:0577-67359780
图文传真:0577-67358780
在线客服:514029823

感谢您向我们发出订单我们会在最短时间与您联系




系列型号:(K)Z5(6、9)4(6)3(4)W(F、Y、D)
连接方式:法兰、对焊
结构形式:3-单闸板、4-双闸板
密封性质:H-合金钢,Y-硬质合金,D-渗氮钢,F-增强聚四氟乙烯
公称通径:DN25~1000mm,NPS1"~40"
公称压力:PN1.0~16.0MPa,Class150~900Lb
驱动方式:手动、伞齿轮传动、气动、电动 、液动
该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。



产品结构特点

●阀体有铸造和焊接两种结构。
●阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
●阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
●金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。
●带导流孔阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
●阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
●本阀门采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病。
●阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
●全封闭结构,防护性能好,可适应全天候要求。
●阀门设有指示杆或观察窗以表示阀门的启闭情况。
