带导流孔平板闸阀系列(单闸板、双闸板)
Z543F、Z543DF、Z543Y、Z543bF、Z543bD、Z543bY、Z544F、Z544DF、Z544Y、Z544bF、Z544bD、Z544bY、Z943F、Z943DF、Z943Y、Z943bF、Z943bD、Z943bY、Z944F、Z944DF、Z944Y、Z944bF、Z944bD、Z944bY抗硫阀门型号
前加“K”，调节型阀门型号前加“L”，耐磨型F后加“M”，“9”后加“B”是防爆电动，“6”后加“S”是气动带手动。

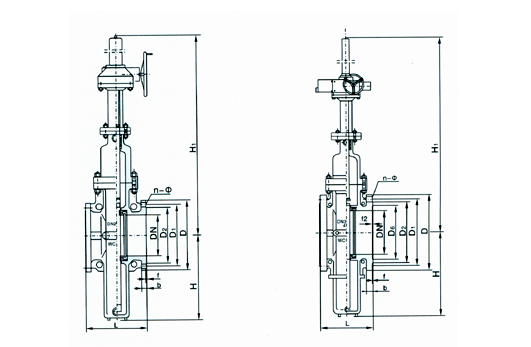

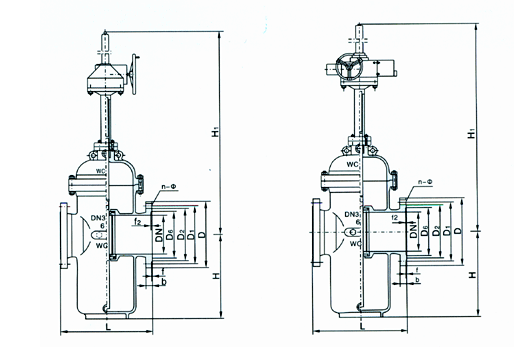

主要尺寸

DN	1.6MPa				2.5MPa
DN	L	H	H1	D0	L	H	H1	D0
25	127	80	-	180	127	80	-	180
40	165	112	-	200	165	112	-	200
50	178	130	-	250	178	130	-	250
65	190	155	-	250	190	155	-	250
80	203	175	-	250	203	175	-	250
100	229	210	560	350	229	210	560	350
125	254	245	658	350	254	245	658	350
150	267	295	822	350	267	295	855	350
200	292	375	875	350	292	375	875	350
250	330	460	1360	400	330	460	1360	400
300	356	540	1495	500	356	540	1495	500
350	381	685	1700	600	381	685	1700	600
400	406	800	1950	-	406	800	1950	-
450	432	870	2250	-	432	870	2250	-
500	457	955	2460	-	457	955	2460	--
600	508	1145	3090	-	508	1145	3090	-
700	610	1355	4350	-	610	1355	4350	-
800	660	1465	5570	-	660	1465	5570	-
900	711	1575	6820	-	-	-	-	-

DN	4.0MPa				6.4MPa				10.0MPa
DN	L	H	H1	D0	L	H	H1	D0	L	H	H1	D0
50	216	130	-	220	250	140	415	220	250	140	-	220
65	241	155	-	250	280	165	505	250	280	165	-	250
80	283	175	-	250	310	195	530	250	310	195	-	250
100	305	210	560	300	350	240	692	300	350	240	560	300
125	381	245	658	350	400	275	822	350	400	275	658	350
150	403	295	822	350	450	330	895	350	450	330	822	400
200	419	375	875	350	550	410	1080	350	550	410	875	500
250	457	460	1360	400	650	510	1180	400	650	510	1360	600
300	502	540	1495	500	750	500	1300	500	750	600	1495	-
350	762	685	1700	600	850	680	1510	600	850	680	1700	-
400	838	800	1950	-	950	800	1700	-	950	800	1950	-
450	914	870	2250	-	1050	850	2000	-	-	-	-	-
500	991	955	2460	-	1150	880	2640	-	-	-	-	-
600	1143	1145	3090	-	-	-	-	-	-	-	-	-
700	1346	1355	4350	-	-	-	-	-	-	-	-	-

注：焊接式结构长度（L）按GB/T15188的规定。
